電線估算口決精講

       有朋友問到關于線纜載流量，之前我們有提到過，通過計算大家有反映覺得麻煩了，所以這是里面有個口決，我們一起來總結下。山東科大中天電子有限公司

一、電流的情況

       1平方毫米的銅線在不同電流下通過的安培數不同，理論上**大值是15A，我們正常使用時可以按9A-13A左右計算。

       1平方毫米銅線：

       架空線15A，敷在墻上11-12A，在護套線9A左右，穿管5-7A。

       這里面也就是說，一平方銅線，穩定載流量6A是沒有問題。

       所以在電線的載流量這方面，比較容易產生爭議，很難計算出一個非常具體的載流量，因為環境不同，所以我們一般是估算值，供參考，讓我們在實際項目應用中心中有底。

二、估算口決

       電纜載流量口決，估算口訣：

       二點五下乘以九，

       往上減一順號走。

       三十五乘三點五，

       雙雙成組減點五。

       條件有變加折算，

       高溫九折銅升級。

       穿管根數二三四，

       八七六折滿載流。

說明：

       倍數隨截面的而減小。

       “二點五下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面 鋁芯 絕緣線，其載流量約為截面數的9倍。如2.5mm’導線，載流量為 2.5×9＝22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4×8、6×7、10×6、16×5、 25×4。

       “三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即35×3.5＝122.5(A)。

       從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0.5。即50mm導線的載流量為截面數的3倍，即50×3=150A；70，95、 120mm”導線載流量是其截面積數的2.5倍，依次類推。

       “條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；

       當使用的不是鋁線而是 銅芯絕緣線 ，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。 如16mm’銅線的載流量，可按25mm2鋁線計算。

       “穿管根數二三四,八七六折滿載流”，就是穿2根時，要按8折計算載流量，3根7折，4根6折。

一般銅線電流估算是：

       2.5平方毫米銅電源線的**載流量－－28A左右。

       4平方毫米銅電源線的**載流量－－35A左右 。

       6平方毫米銅電源線的**載流量－－48A左右 。

       10平方毫米銅電源線的**載流量－－65A左右。

       16平方毫米銅電源線的**載流量－－91A 左右。

       25平方毫米銅電源線的**載流量－－120A左右。

       鋁線，相同載流量，線徑要取銅線的1.5倍。

三、舉例

常規應用場合如下：

       1、1.5mm2---射燈；

       2、2.5mm2---插座，如空調(1.0p或1.5P空調）、主照明燈具，電熱水器等；

       3、4.0mm2---特別大的電器、入戶線、或者特別的場合，如機柜空調。空調。2.5mm2的電線功率至少為3.2KW。

       如果掛機空調為1.5p，匹數指的是電器消耗功率，1匹=1馬力=735W，合計功率=1.5*735=1102W。有的朋友提到使用2.5mm2的電線也足夠，但我們還是建議使用4.0mm2的線。

       另外一條是廚房，滿足：照明、油煙機、燃氣熱水器、冰箱、微波爐同時使用。

       如果家里衛生間采用電熱水器，也建議衛生間采用單獨4.0mm2的電路，可以滿足衛生間：電熱水器、浴霸、取暖器、照明等同時使用。

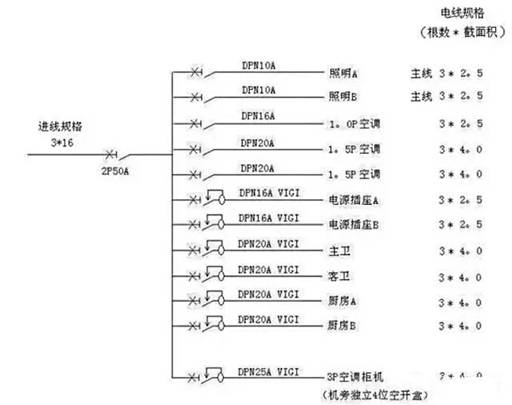

       總結就是這張圖
